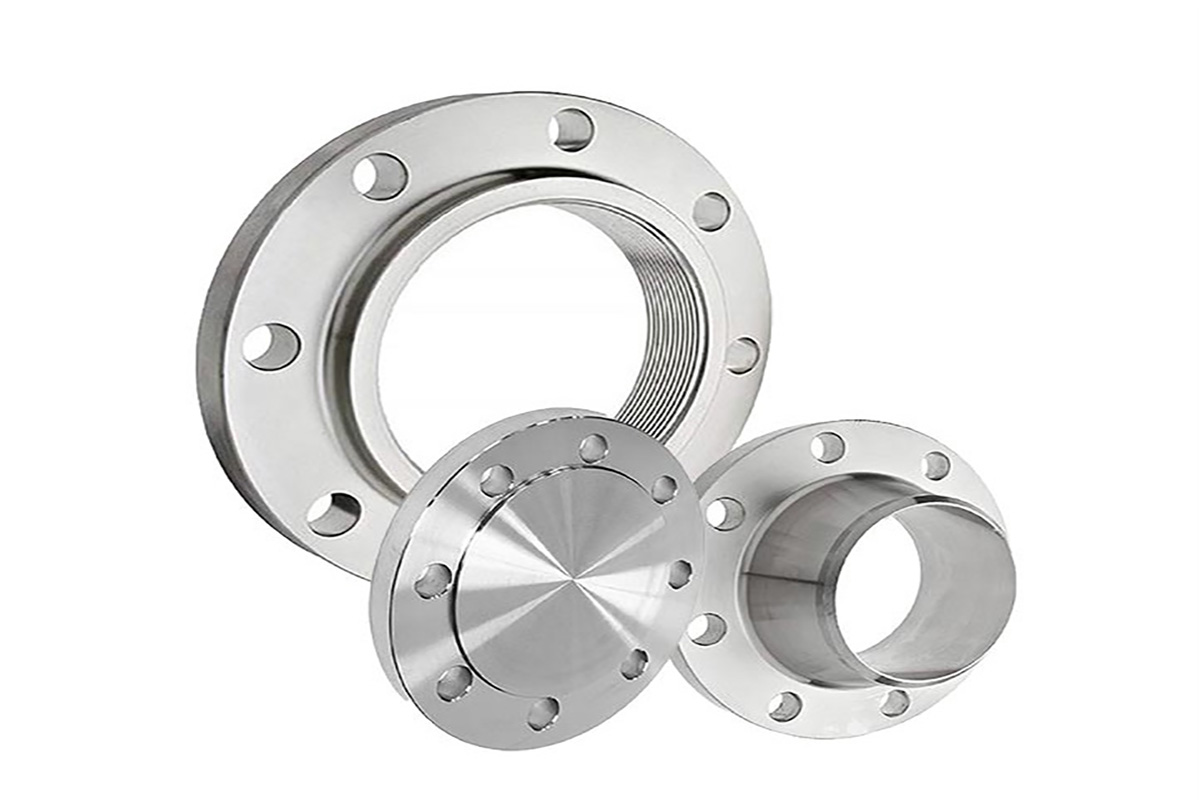

رینگ و فلنچ دو عنصر مهم در اتصالات لوله‌ مورد استفاده در حوزه مهندسی آب و آبیاری و انتقال آب و صنایع دیگر مثل نفت و گاز می‌باشند.

رینگ

رینگ، یک محور استوانه‌ای با سوراخی در وسط است که به منظور اتصال دو لوله یا قطعه لوله به هم، در میان آن‌ها قرار می‌گیرد. رینگ‌ها اغلب از فولاد ساخته می‌شوند و از جنس‌ها و اندازه‌های مختلفی برخوردارند که بسته به نوع و فشار مورد نیاز در شبکه آبیاری و انتقال آب و صنعت انتخاب می‌شوند.

فلنچ

فلنچ یک قطعه دایره‌ای یا بیضوی شکل است که به لبه‌های دو لوله یا قطعه لوله متصل می‌شود. فلنچ‌ها اغلب از فولاد ساخته شده‌اند و با استفاده از پیچ‌ها و مهره‌ها به رینگ‌ها و لوله‌ها متصل می‌شوند. این اتصالات قدرتمند و استحکامی را فراهم می‌کنند که در برابر فشارهای بالا و شرایط محیطی مختلف مقاومت دارند.

مزایای استفاده از رینگ و فلنچ در حوزه مهندسی آب و آبیاری و صنعت نفت و گاز و موتورخانه ها

اتصالات قوی و مطمئن

رینگ و فلنچ به دلیل ساختار قوی و استحکامی که دارند، اتصالاتی ایمن و مطمئن بین لوله‌ها فراهم می‌کنند که می‌تواند در مقابل فشارهای بالا و شرایط سخت محیطی مقاومت کند.

جابجایی و تعمیرات آسان

اتصالات با رینگ و فلنچ امکان جابجایی و تعمیرات سریع‌تر و آسان‌تر را فراهم می‌کنند، که این امر می‌تواند در صورت بروز خرابی‌ها و نیاز به تعمیرات سریع در شبکه‌های آبیاری و انتقال آب و صنعت نفت و گاز بسیار حیاتی باشد.

کارایی بالا و کاهش اتلاف

استفاده از اتصالات موثر و مطمئن باعث کاهش احتمال نشتی و اتلاف آب و سیالات  در طول مسیر انتقال می‌شود، که این مسئله در بهره‌وری و کارایی شبکه‌های آبیاری و انتقال آب و موتورخانه های صنعتی بسیار مهم است.

سازگاری با شرایط مختلف

رینگ و فلنچ‌ها با توجه به متریال‌ها و ابعاد مختلفی که در دسترس هستند، قابلیت سازگاری با شرایط مختلف محیطی و نیازهای مختلف در حوزه مهندسی را دارند.

بنابراین، استفاده از رینگ و فلنچ در اتصالات لوله‌ها و قطعات مورد استفاده در حوزه مهندسی آب و آبیاری و انتقال آب، صنعت نفت و گاز و موتورخانه به‌عنوان یکی از اصولی‌ترین و مهم‌ترین عوامل برای ایجاد اتصالات مطمئن و قابل اطمینان، بسیار حیاتی است.

فلنچ کور

از متداولترین انواع رینگ و فلنچ ها نوع فولادی و پلی اتیلن آن است که در زیر آن ها را با هم مقایسه می کنیم:

مقایسه رینگ و فلنچ فولادی و پلی اتیلنی

مقاومت در برابر خوردگی

فلنچ‌های پلی اتیلن

این نوع فلنچ‌ها به دلیل ماده‌ی ساخته‌شونده، مقاومت بیشتری در برابر خوردگی و عوامل محیطی دارند. این ویژگی آنها را برای کاربردهایی که در معرض مواد شیمیایی و آب هستند، مناسب می‌کند.

فلنچ‌های فولادی

این نوع فلنچ‌ها نیاز به پوشش‌های مختلفی مانند رنگ آمیزی و گالوانیزه شدن دارند تا از خوردگی جلوگیری شود. اگر این پوشش‌ها صدمه ببینند، ممکن است فلنچ‌های فولادی آسیب ببینند.

وزن

فلنچ‌های پلی اتیلن

این نوع فلنچ‌ها وزنی بسیار سبک‌تر نسبت به فلنچ‌های فولادی دارند که نصب و حمل و نقل آنها را آسان‌تر می‌کند.

فلنچ‌های فولادی

با وجود استحکام بالای فولاد، وزن آنها بیشتر است که ممکن است نیاز به تجهیزات و دستگاه‌های حمل و نقل قوی‌تری برای حمل و نصب آنها داشته باشد.

قیمت

فلنچ‌های پلی اتیلن

این نوع فلنچ‌ها به طور کلی ارزان‌تر از فلنچ‌های فولادی هستند. هزینه تولید پلی اتیلن پایین‌تر از فولاد است که به ارزانی این نوع فلنچ‌ها کمک می‌کند.

لوله پلی اتیلن

فلنچ‌های فولادی

استفاده از فولاد باعث افزایش هزینه تولید می‌شود که این هزینه به قیمت نهایی فلنچ‌های فولادی اضافه می‌شود.

مقاومت فیزیکی

فلنچ‌های پلی اتیلن

این نوع فلنچ‌ها ارتعاشات وضعیفی را جذب می‌کنند که ممکن است در برخی کاربردها به عنوان یک مزیت محسوب شود.

فلنچ‌های فولادی

استحکام بالای فولاد این نوع فلنچ‌ها را برای بارهای فشاری و حرارتی قوی می‌کند، اما ممکن است در برخی موارد زیان‌هایی مانند خستگی مواد را تجربه کنند.



سایز های رینگ و فلنچ

سایزهای تولید شده برای رینگ و فلنچ ها همان سایز های لوله های پلی اتیلن و فلزی می باشد و با اینچ مشخص می شوند :
رینگ و فلنچ ها معمولا برای اتصال لوله ها و شیرآلات از سایز 2 اینچ به بالا کارایی زیادی دارند . سایز های معمول تولیدی رینگ فلنچ به صورت زیر است :

رینگ و فلنچ سایز 2 اینچ ( لوله های 63 میلی متری )

رینگ و فلنچ سایز 2 و 1/2اینچ ( لوله های 75 میلی متری )

رینگ و فلنچ سایز 3 اینچ ( لوله های 90 میلی متری )

رینگ و فلنچ سایز 4 اینچ ( لوله های  110 میلی متری )

رینگ و فلنچ سایز 5 اینچ ( لوله های 125 میلی متری )

رینگ و فلنچ سایز 6 اینچ ( لوله های 160 میلی متری )

رینگ و فلنچ سایز 8 اینچ ( لوله های 200 میلی متری )

انواع رینگ فولادی

انواع شکل های رینگ و فلنچ

فلنج‌ها، از شکل‌های متفاوتی برخوردارند. مهم‌ترین این انواع عبارتند از:

فلنج گلودار جوشی (Weld Neck Flange)

این نوع فلنج دارای بخش گردن مانند مخروطی است که به لوله جوش می‌شود. به دلیل ساختار طراحی خاص، دارای مقاومت بسیار خوبی است و در فشارهای زیاد و دماهای پایین کاربرد دارد.

فلنج ساکت ولد (Socket Weld Flange)

این نوع فلنج از داخل و بیرون قابلیت جوشکاری دارد و برای سیستم‌های پایپینگ و لوله‌کشی در فشار بالا و قطر کم مناسب است.

فلنج رزوه‌ای (Threaded Flange)

داشتن رزوه یا دندانه مهمترین مشخصه این نوع فلنج است که امکان اتصال بدون جوشکاری را فراهم می‌کند و برای فشار و دماهای بالا قابل استفاده است.

فلنج لبه دار (Lap Joint Flange)

این نوع فلنج دارای قابلیت چرخش روی محور خود و عدم تماس با سیال است و در شرایط زنگ‌زدگی و خوردگی بهترین انتخاب است.

فلنج کور (Blind Flange)

این نوع فلنج برای بستن و کور کردن مسیر لوله بدون منفذ و فضای خاصی استفاده می‌شود.

انواع رینگ و فلنج از نظر نحوه اتصال

رینگ و فلنچ ها معمولا به دو نوع کلی جوشی و پیچی تولید می شوند .
فلنچ های جوشی بسیار پرکاربردتر و متداول تر هستند و در جنس های فلزی ( چدنی و فولادی ) در بازار موجود می باشند. نحوه نصب این فلنچ ها جوش پلی اتیلن در لوله ها و اتصالات  پلیمری و جوشکاری فلزی در لوله های فولادی می باشد .همچنین اگر از لوله های پلی اتیلن استفاده می کنید می توانید از فلنچ های پیچی پلی اتیلن نیز بهره ببرید که نیاز به جوشکاری پلی اتیلن ندارند و همانند دیگر اتصالات پلی اتیلن روی لوله نصب می شوند .

کاربردهای رینگ و فلنج در صنایع

صنعت آب و آبیاری

رینگ و فلنچ در سیستم‌های آبیاری بارانی و قطره‌ای برای ایجاد اتصالات مطمئن بین لوله‌ها و تجهیزات استفاده می‌شوند. در شبکه‌های آبرسانی و انتقال آب  نیز، از این اتصالات برای اتصال لوله‌ها به منابع آب استفاده می‌شود. همچنین در ایستگاه های پمپاژ و فیلتراسیون سیستم های آبیاری رینگ و فلنچ ها استفاده زیادی در اتصالات و شیرآلات و …. دارند.

برنامه ریزی و اجرای سیستم آبیاری مدرن

صنعت نفت و گاز

رینگ و فلنچ در انتقال نفت و گاز از مخازن به کارخانه‌ها و ایستگاه‌های پمپاژ برای ایجاد اتصالات محکم و مطمئن به کار می‌روند. در اتصالات لوله‌ها به تجهیزات مانند پمپ‌ها، کمپرسورها و مخازن نیز از رینگ و فلنچ استفاده می‌شود.

طراحی و انتخاب رینگ و فلنچ

1- محاسبه فشار و دما:

در طراحی رینگ و فلنچ، نیاز است که فشار و دمای محیط اطراف و موادی که در آن کار می‌کنند دقیقاً محاسبه شود. بر اساس این اطلاعات، متریال مناسب برای رینگ و فلنچ انتخاب می‌شود که با فشار و دمای محیط سازگاری داشته باشد.

2- ابعاد و اندازه‌گیری:

ابعاد و اندازه‌گیری دقیق لوله‌ها و تجهیزاتی که نیاز به اتصال دارند، بسیار حیاتی است. رینگ و فلنچ باید به اندازه و ابعاد دقیق لوله‌ها و تجهیزات طراحی و انتخاب شوند تا اتصال محکمی فراهم شود.

3- استانداردها و تاییدیه ها :

استفاده از استانداردها و تاییدیه ها  مربوط به طراحی و انتخاب رینگ و فلنچ از اهمیت بسیاری برخوردار است. این استانداردها به عنوان راهنمایی برای انتخاب متریال مناسب، ابعاد صحیح و روش‌های تست و ارزیابی استفاده می‌شوند.

4- محاسبه مقاومت:

مقاومت رینگ و فلنچ در برابر فشارها و شرایط مختلف محیطی باید به دقت محاسبه شود. این محاسبات شامل تحلیل‌های استاتیکی و دینامیکی برای اطمینان از پایداری و عملکرد صحیح اتصالات هستند.

5-متریال مناسب:

انتخاب متریال مناسب برای ساخت رینگ و فلنچ بسیار مهم است. متریال‌های مختلف مانند فولاد، آلومینیوم، استنلس استیل و پلی اتیلن  با توجه به نیازهای محیطی و فشارهای مورد انتظار، انتخاب می‌شوند.

6- تست و ارزیابی:

پس از ساخت رینگ و فلنچ، تست و ارزیابی کیفیت و عملکرد آنها بسیار مهم است. این تست‌ها شامل آزمایش‌های فشار، تنش، و تست‌های غیرمخرب مانند تست‌های رادیوگرافی و آلتراسونیک است.

7- ملاحظات محیطی:

شرایط محیطی مانند شوری، اسیدیته، دما و فشار محیط اطراف نیز باید در طراحی و انتخاب رینگ و فلنچ مد نظر قرار گیرد. استفاده از متریال و روش‌های مقاوم در برابر این شرایط بسیار حیاتی است.

مراحل نصب رینگ و فلنچ

آماده‌سازی محل نصب :

قبل از نصب، محل آن باید آماده شود، از جمله تمیز کردن محل نصب و بررسی ابعاد و شرایط فیزیکی آن.

بررسی و تنظیم سایز لوله‌ها و اتصالات :

لوله‌ها و اتصالات باید از نظر سایز بررسی شوند و اطمینان حاصل شود که ابعاد و شرایط آنها با مشخصات رینگ و فلنچ مطابقت دارد.

آماده‌سازی رینگ و فلنچ:

رینگ و فلنچ باید قبل از نصب، تمیز شده و بررسی شوند. هر گونه خراش یا آسیب باید تعمیر شود.

نصب رینگ و فلنچ  روی لوله:

رینگ ها به هر دو سرلوله  متصل می‌شود و روی  لوله و پشت  فلنچ قرار می‌گیرد. همچنین در این مرحله فلنچ ها که یا از نوع جوشی یا پیچی می باشند روی لوله نصب می کنیم و در صورت نیاز واشر بین دو فلنچ را هم تنظیم و آماده نصب می کنیم .

پیچ و مهره ها و اتصال رینگ ها :

مهره‌ها و پیچ‌های فلنچ باید به‌طور متوازن و به شکل صحیحی فشرده شوند تا اتصال محکمی بین رینگ و فلنچ ایجاد شود. ( معمولا پیچ و مهره ها به صورت ضربدری بسته می شوند)

روش های آبیاری یونجه

تست فشار:

پس از نصب، اتصال باید تست فشار انجام شود تا اطمینان حاصل شود که هیچ نشتی و خرابی در اتصال وجود ندارد.

راهکارهای نگهداری و تعمیرات

بررسی دوره‌ای:

اتصالات باید به‌طور دوره‌ای بررسی و تست شوند تا از وضعیت سلامت آنها اطمینان حاصل شود و هر گونه خرابی به‌موقع شناسایی شود.

تعمیرات پیشگیرانه:

در صورت شناسایی هر گونه نشتی یا آسیب، تعمیرات پیشگیرانه باید به‌موقع انجام شود تا از بروز مشکلات بزرگتر جلوگیری شود.

تعویض مهره‌ها و پیچ‌ها:

مهره‌ها و پیچ‌های فلنچ در صورت خرابی یا فرسایش باید تعویض شوند تا از اتصال محکمی اطمینان حاصل شود.

تمیزی و نگهداری:

اتصالات باید به‌طور منظم تمیز شده و از وضعیت سلامت آنها نگهداری شود تا عمر مفید آنها افزایش یابد.

آموزش و آگاهی:

کارکنان باید به‌طور دوره‌ای آموزش‌های مربوط به نگهداری و تعمیرات اتصالات را دریافت کنند تا از انجام صحیح و به‌موقع تعمیرات اطمینان حاصل شود.

ثبت و نگهداری تعمیرات دوره ای:

تمامی تست‌ها، تعمیرات و نگهداری‌های انجام شده برروی اتصالات باید به‌طور دقیق ثبت و در اسناد مربوطه نگهداری شود تا از تاریخچه اتصالات مطلع شود و در صورت نیاز به تصمیم‌گیری‌های آتی کمک کند.

فلنچ لبهدار

تاریخچه استفاده از رینگ و فلنج ها

تاریخچه استفاده از رینگ و فلنچ در صنعت به دوران قدیمی بازمی‌گردد. در طول زمان، روش‌های مختلفی برای اتصال لوله‌ها و قطعات مورد استفاده توسعه یافته است و از جمله آنها استفاده از رینگ و فلنچ می‌باشد. در زیر به تاریخچه استفاده از این روش‌ها در این صنعت اشاره خواهیم کرد:

استفاده از فلنچ در روم باستان

رومیان از فلنچ‌ها برای اتصال لوله‌های آبیاری و سیستم‌های آبی استفاده می‌کردند. این فلنچ‌ها از آهن یا برنز ساخته می‌شدند و با استفاده از روش‌های مختلفی مانند جوشکاری یا ریخته‌گری به لوله‌ها متصل می‌شدند.

روش‌های سنتی در قرون وسطی

در دوران قرون وسطی، تکنولوژی‌های جدیدی برای اتصال لوله‌ها و قطعات در صنایع آبیاری و آب‌رسانی به کار گرفته شد. در این دوران، استفاده از فلنچ‌ها برای اتصال لوله‌ها و قطعات با تکنولوژی‌های مختلفی مانند جوش، سخت کاری، و پیچ و مهره رواج یافت.

پیشرفت‌های صنعتی در دوران صنعتی

با پیشرفت صنعتی در قرن نوزدهم و بیشتر از همه در قرن بیستم، روش‌های جدیدی برای ساخت فلنچ‌ها و اتصالات لوله‌ها توسعه یافت. تکنولوژی‌هایی مانند ماشینکاری دقیق، جوشکاری اصطکاکی، و استفاده از متریال‌های جدید مانند فولاد ضدزنگ و آلیاژهای مختلف موجب بهبود کیفیت و عملکرد اتصالات شد.

پیشرفت‌های مدرن در قرن بیست و یکم

در قرن بیست و یکم، با پیشرفت‌های مدرن در علوم مهندسی و تکنولوژی، فناوری‌های جدیدی برای ساخت و اتصال رینگ و فلنچ توسعه یافت. از جمله این فناوری‌ها می‌توان به روش‌های جوشکاری پیشرفته، تراشکاری دقیق، و استفاده از متریال‌های نوین با عملکرد بالا اشاره کرد.

به طور کلی، استفاده از رینگ و فلنچ به‌عنوان یکی از اصولی‌ترین و پایدارترین روش‌های اتصال لوله‌ها و قطعات در صنعت آب و آبیاری و انتقال آب با توجه به تاریخچه طولانی و پیشرفت‌های مدرن، همچنان ادامه دارد و برای ایجاد اتصالات مطمئن و قابل اطمینان از اهمیت بسزایی برخوردار است.
