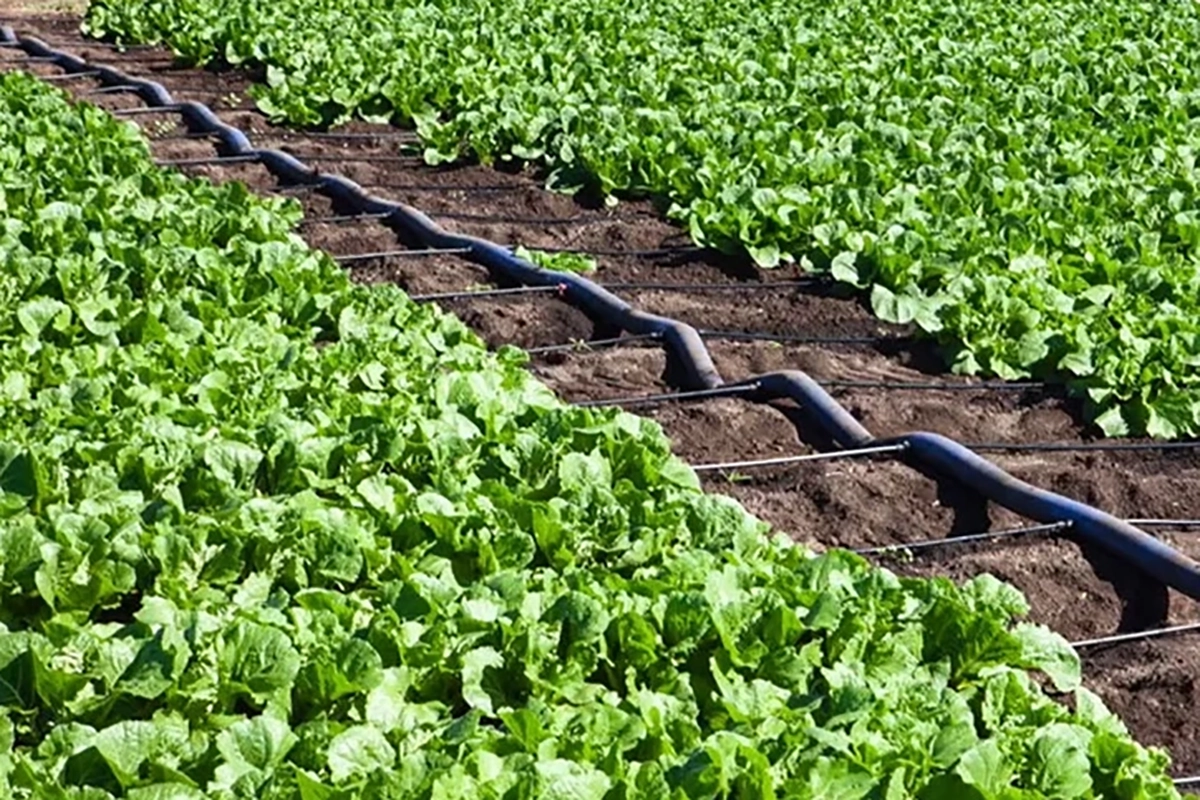

آبیاری تیپ با استفاده از لوله های نخ دار یکی از پر کاربرد ترین روش های آبیاری قطره ای بخصوص در زراعت است. با توجه به دبی بالا نوار تیپ آبیاری و تراکم آن ها در زمین زراعی نیاز به لوله های اصلی و فرعی با سایز بزرگ است که بتواند تعداد زیادی از تیپ ها را همزمان فعال کند.
از طرفی هزینه اولیه ایجاد لوله های اصلی و فرعی با استفاده های لوله پلی اتیلن یکی از محدودیت های این روش است. استفاده از لوله های نخ دار در این روش آبیاری می تواند هزینه های احداث این سیستم آبیاری را تا حد زیادی کاهش دهد و حتی تا یک سوم نیز برساند. با توجه به اینکه این روش یک روش جدیدی است و ممکن است بهره برداران در تهیه تجهیزات به مشکل بر بخورند، برای راهنمایی کشاورزان و بهره برداران طی یک مثال لوازم مورد نیاز در این طرح را به شما معرفی می کنیم.

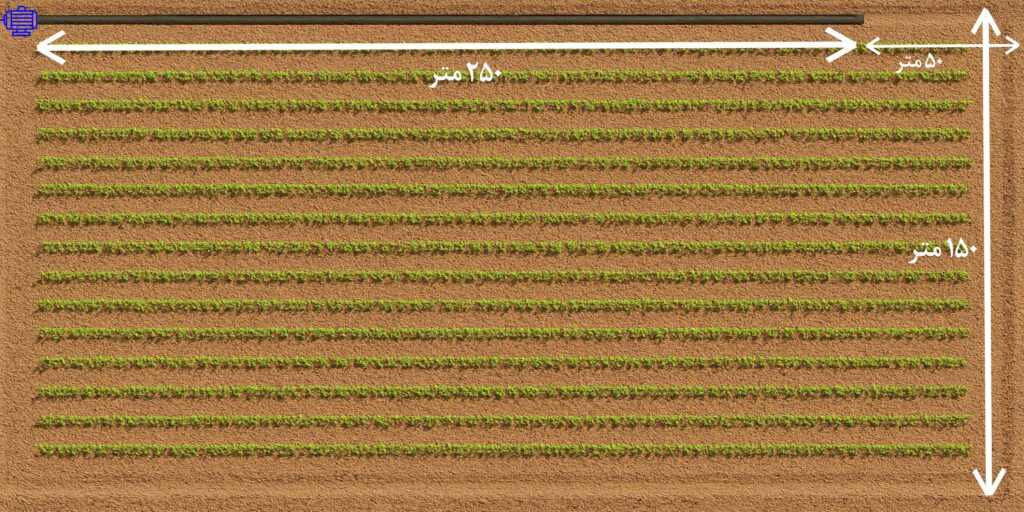

فرض کنید یک زمین کشاورزی به مساحت 5/4 هکتار با ابعاد 300*150 متر داریم . جهت کشت در راستای طول زمین است و لوله ی ورودی زمین 110میلیمتر یا 4 اینچ پلی اتیلن است. در ابتدا یک لوله ی اصلی در طول زمین می کشیم. سایز این لوله متناسب با سایز لوله ورودی ما است یعنی 4 اینچ. اما باید توجه کنیم که با توجه به جدول انتخاب لوله های نخ دار سایز 4 اینچ پلی اتیلن معادل 4.5 اینچ نخدار است. پس یک لوله نخدار 4.5 اینچ یا 110 میلیمتر را در طول زمین و به طول 250 متر یعنی 50 متر مانده به انتهای زمین می کشیم.

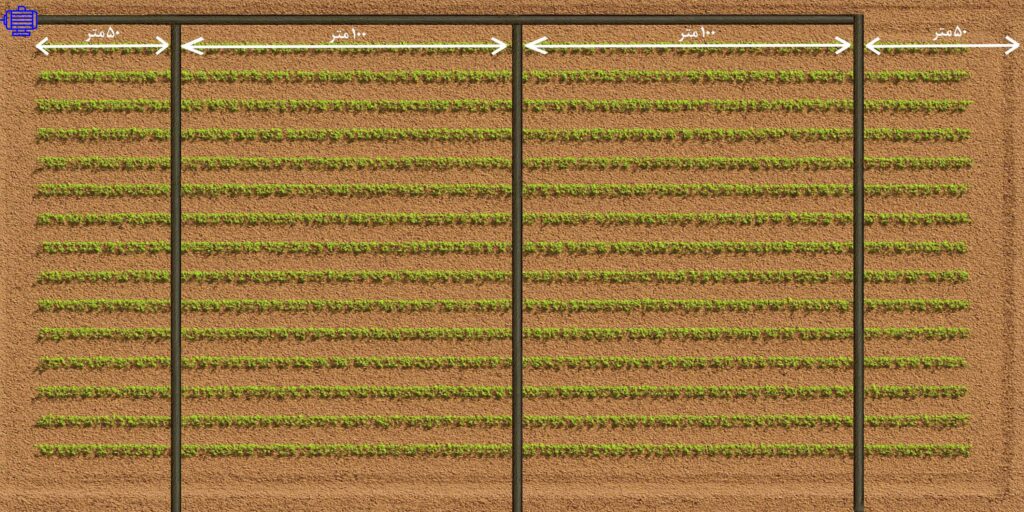

با توجه به اینکه هر نوار تیپ آبیاری را حداکثر 50 تا 60 متر می توان لوله کشید. زمین را در راستای طول به 5 قطعه 50 متری تقسیم می کنیم و این 5 قطعه را با استفاده از سه خط فرعی آبیاری می کنیم. به این ترتیب که یک خط در فاصله 50 متری از ابتدای زمین ، خط دوم در فاصله 100 متری از خط اول و خط سوم در فاصله 100 متری از خط دوم و یا 50 متر مانده به انتهای زمین در راستای عرض زمین کشیده می شود.
برای راحت تر کردن فرایند بهره برداری سایز خطوط فرعی را هم سایز خط اصلی در نظر می گیریم و از همان لوله نخدار 110 میلیمتر استفاده می کنیم. برای اتصال لوله های فرعی به لوله اصلی می توانید از اتصالات جوشی پلی اتیلن استفاده کنید.
برای خط 1 و 2 از سه راه پلی اتیلن 110 میلیمتر جوشی 6 بار و برای اتصال خط سوم از زانو پلی اتیلن جوشی 110 میلیمتر 6 بار استفاده می کنیم و برای محکم کردن اتصال لوله های نخدار به سه راه و زانوی پلی اتیلن از بست هندلی استفاده می کنیم. در نقاطی هم که نیاز به اتصال دو لوله ی نخدار به یکدیگر داریم از یک لوله ی پلی اتیلن یا پلیکا سایز 110 میلیمتر را به عنوان رابط استفاده می کنیم و در اینجا هم برای محکم کردن اتصال لوله نخدار به رابط از بست هندلی سایز 4.5 اینچ استفاده می کنیم.

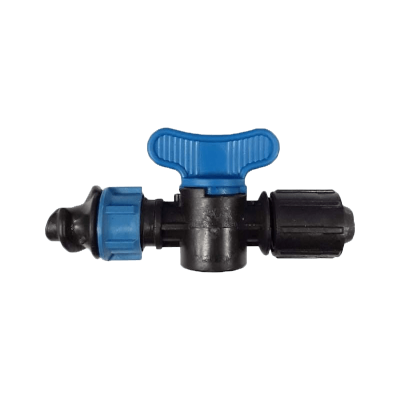

برای انشعاب گیری تیپ از لوله های نخدار از اتصالات لی فلت به تیپ استفاده می کنیم. این نوع اتصالات در دو نوع وجود دارد. یک نوع رابط مستقیم و بدون شیر و در نوع دیگر از شیر لی فلت به تیپ نیز می توانیم استفاده بکنیم. در صورتی که میخواهید تمام خطوط با همدیگر آبیاری شوند می توانید برای کاهش هزینه از رابط لی فلت به تیپ استفاده کنید. اما اگر با توجه به سایز لوله و مصرف آب تیپ ها امکان این وجود ندارد و نیاز داریم در این خطوط تیپ را به تفکیک باز کنید از شیر لی فلت به تیپ استفاده کنید.

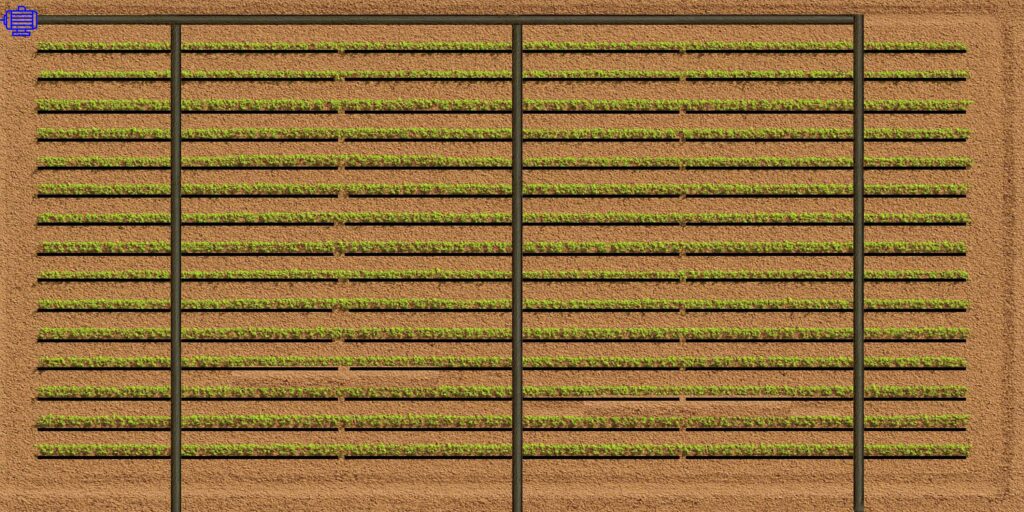

در این طرح ما از شیر لی فلت به تیپ استفاده می کنیم و خطوط فرعی را بصورت دوطرفه در نظر می گیریم یعنی از هر خط فرعی دسته ای از تیپ ها به سمت پایین زمین و دسته ای دیگر به سمت بالای زمین حرکت می کند. اینکار باعث کاهش هزینه های اولیه ی شما می شود.
تعداد شیر های لی فلت به تیپ مورد استفاده در این طرح متناسب با فاصله ردیف ها و فاصله نوار تیپ های مورد استفاده است. بطور مثال اگر فاصله ی نوار های تیپ از یکدیگر 50 سانت باشد در طول 150 متری یک خط فرعی 30 ردیف نوار تیپ وجود دارد که با توجه به دو طرفه بودن خطوط فرعی 60 عدد شیر لی فلت به تیپ در هر خط فرعی استفاده می شود و با توجه به اینکه سه خط فرعی در این طرح داریم مجموعا 180عدد از این نوع شیر در این طرح استفاده می شود. برای کور کردن انتهای خطوط لوله های نخدار از روش تا زدن و بستن آن با استفاده از یک بست یا یک مفتول استفاده می کنیم. در ادامه جدول لیست لوازم مورد نیاز دراین طرح مثالی را مشاهده می کنید.
| شرح | واحد | مقدار | |
| متر | 600 |  |
|
| سه راهی پلی اتیلن جوشی 110 میلیمتر | عدد | 2 |  |
| عدد | 1 |  |
|
| عدد | 6 |  |
|
| عدد | 13 |  |
|
| عدد | 1800 |  |
|
| متر | 90000 |  |
|
| عدد | 1 |  |
شما نیز می توانید ابعاد زمین خود را در قسمت نظرات با ما در میان بگذارید تا کارشناسان میراب سازه تجهیزات مورد نیاز برای زمین شما را به شما معرفی کنند.
