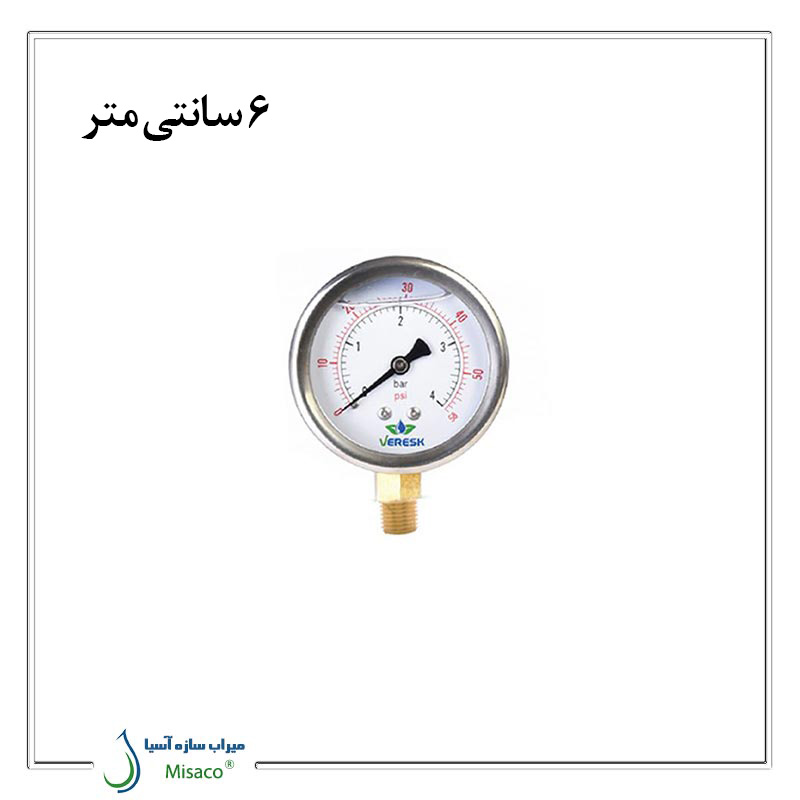

گیج فشار آب یا مانومتر روغنی (Pressure gauge) یک دستگاه اندازه‌گیری فشار است که برای اندازه‌گیری و نمایش فشار آب در سیستم‌های مختلف مورد استفاده قرار می‌گیرد. این دستگاه شامل یک صفحه نمایش و یک عقربه یا شاخص است که با اعمال فشار، حرکت می‌کند و مقدار فشار را نشان می‌دهد.
مشخصات و ویژگی های مانومتر روغنی ورسک
- دارای مکانیزم کاملا استیل
- دامه فشار کاری: 4 ، 6 ، 10 ، 16 و 25 بار
- جنس بدنه: تمام استیل
- نحوه اتصال: اتصال از پایین
- سایز محفظه: 6 و 10 سانتی متر
- سایز ورودی: ½ و ¼ اینچ
- نوع مانومتر: روغنی
- گلیسیرین موجود در مانومتر ها مانع لرزش شدید عقربه در نوسانات فشار می شود.
روش نصب و استفاده از مانومتر روغنی ورسک (فشار سنج روغنی)
برای استفاده از گیج فشار آب، مراحل زیر را دنبال کنید:
- آماده‌سازی: ابتدا، مطمئن شوید که گیج فشار آب درست و سالم است. بررسی کنید که صفحه نمایش سالم است و عقربه به‌طور آزاد حرکت می‌کند. همچنین، اطمینان حاصل کنید که اتصالات گیج به سیستم آب مورد نظر محکم و بدون نشتی است.
- اتصال: گیج فشار آب را به سیستم آب متصل کنید. این اتصال می‌تواند به وسیله یک شلنگ، لوله، شیر های سماوری یا اتصالات مختلف صورت گیرد. اطمینان حاصل کنید که اتصالات صحیح و محکم هستند تا هرگونه نشتی جلوگیری شود.
- خواندن مقدار فشار: با توجه به مقیاس موجود در گیج، فشار آب را مشاهده کنید. برخی از گیج‌های فشار آب مقیاس آن‌ها در واحدهای پاسکال، بار، کیلوپاسکال یا PSI نشان داده می‌شود. شاخص گیج به محض اعمال فشار، حرکت می‌کند و مقدار فشار را نشان می‌دهد.
- توجه به واحد: اگر واحد اندازه‌گیری گیج فشار آب متفاوت است، باید آن را به واحد مورد نظر خود تبدیل کنید. به طور معمول، روی گیج فشار آب روشن می‌نویسد که واحد اندازه‌گیری آن چیست.
مراقبت و نگهداری از گیج فشار آب نیز بسیار مهم است. باید به دستورالعمل تولید کننده گیج فشار آب رعایت کنید و در صورت لزوم، آن را تعمیر یا تعویض کنید. همچنین، در صورت استفاده در شرایط آب و هوایی سخت، باید گیج را در مقابل رطوبت و خوردگی محافظت کنید.
کاربرد های مانومتر روغنی ورسک
گیج فشار آب در موارد مختلف و در صنایع مختلف کاربرد دارد. در زیر تعدادی از کاربردهای مهم گیج فشار آب آورده شده است:
- سیستم های تأمین آب: گیج فشار آب در سیستم های تأمین آب ساختمان ها، خانه ها، ادارات و صنایع استفاده می شود. این گیج ها برای اندازه گیری فشار آب در شبکه تأمین آب، پمپ ها، مخازن آب و خطوط لوله استفاده می شوند.
- صنایع نفت و گاز: در صنایع نفت و گاز، مانومتر روغنی ورسک برای اندازه گیری فشار در لوله ها، تجهیزات گازسازی، تجهیزات حفاری، تانکر ها و سیستم های فرآوری استفاده می شود.
- صنعت خودروسازی: در صنعت خودروسازی، گیج فشار استفاده می شود تا فشار سیستم خنک کننده موتور را نشان دهد. این گیج ها به طور معمول در داخل پنل کنترل خودرو قرار می گیرند.
- صنعت فرآوری غذا: در صنعت فرآوری غذا، گیج فشار روغنی برای کنترل و نظارت بر فشار در دستگاه های پخت، بخاری ها، کندانسورها و دیگ های بخار استفاده می شود.
- سیستم های تهویه مطبوع: مانومتر فشار در سیستم های تهویه مطبوع مانند سیستم های تهویه مرکزی، چیلر ها و واحدهای هواساز استفاده می شود تا فشار را در سیستم را نشان دهد و کنترل شود.
- صنعت شیمیایی: در صنایع شیمیایی، گیج فشار آب برای کنترل فشار در تجهیزات راکتورها، خنک کننده ها، پمپ ها و تانک های فشار استفاده می شود.
- سیستم های آبیاری: در سیستم های آبیاری تحت فشار کشاورزی، گیج فشار آب برای کنترل فشار در لوله ها، پمپ ها، فیلتراسیون آبیاری و سیستم های آبیاری استفاده می شود. در آبیاری معمولا از فشارسنج های 6 بار و یا در موارد خاص 10 بار استفاده می شود.
این تنها چند نمونه از کاربردهای گیج فشار آب هستند و در واقع این دستگاه در هر صنعتی که نیاز به اندازه گیری و کنترل فشار داشته باشد، استفاده می شود.
اصطلاحات رایج نام گذاری مانومتر
- مانومتر روغنی
- گیج روغنی
- فشارسنج روغنی
- گیج فشار پمپ آب
- درجه پمپ آب
- گیج فشار روغنی
- درجه مانومتر
- درجه فشار آب
