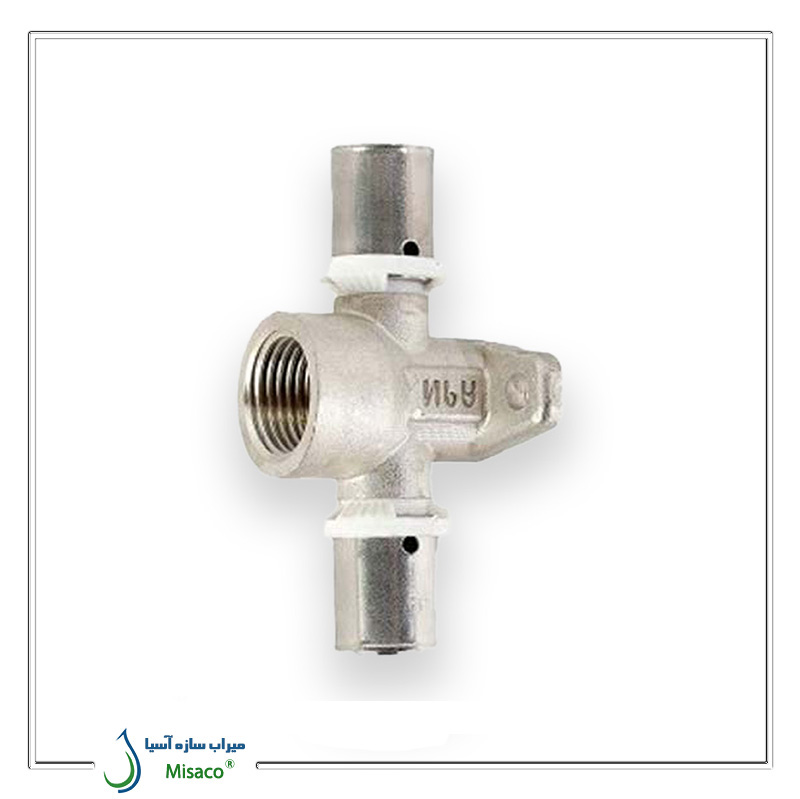

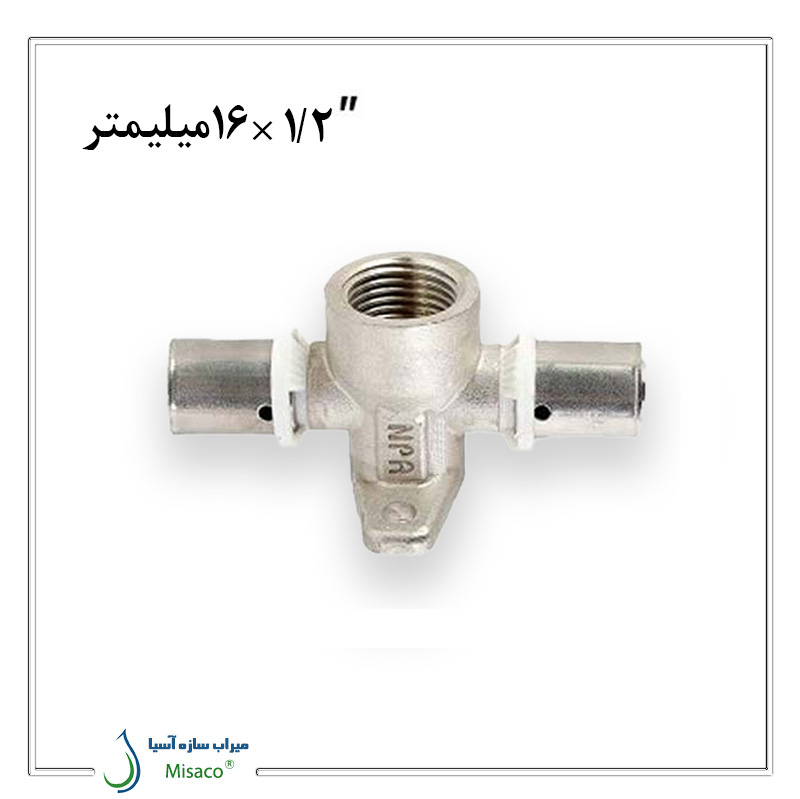

سه راهی صفحه دار توپیچ پرسی نیوپایپ 16 میلیمتر به 1/2 اینچ

سه راهی صفحه دار توپیچ پرسی نیوپایپ 16 میلیمتر به 1/2 اینچ،یکی از اتصالات کاربردی در سیستم های لوله کشی پنج لایه است که برای ایجاد انشعاب و اتصال لوله های پنج لایه به تجهیزات و اتصالات دارای رزوه داخلی مورد استفاده قرار می گیرد. این اتصال دارای دو خروجی پرسی 16 میلی متر و یک انشعاب با رزوه داخلی 1/2 اینچ است و گزینه ای مناسب برای ایجاد انشعاب رزوه ای در مسیر لوله کشی محسوب می شود. این محصول از آلیاژ برنج ساخته می شود. استفاده از متریال مقاوم و طراحی دقیق اتصال، باعث افزایش دوام، مقاومت در برابر خوردگی و عملکرد مناسب آن در سیستم های لوله کشی می شود.

مشخصات فنی سه راهی توپیچ پرسی mm16 به 2/1 inch

• جنس بدنه : آلیاژ برنج با روکش
• نوع اتصال : پرسی و رزوه ای
• سایز دو طرف پرسی : 16 میلی متر
• سایز انشعاب رزوه ای : 1/2 اینچ
• نوع رزوه : رزوه داخلی BSP
• جنس واشر آب بندی : EPDM
• فشار کاری : 10 بار
• محدوده دمای کاری : 0 تا 95 درجه سانتی گراد به صورت مداوم
• لوله های سازگار : PEX-AL-PEX ، PERT/AL/PERTو PEX با قطر خارجی 16 میلی متر
• کشور سازنده : ایران

کاربرد سه راه توپیچ پرسی 16 میلی متر نیو پایپ

• ایجاد انشعاب 1/2 اینچ در مسیر لوله پنج لایه
• اتصال لوله پنج لایه به شیرآلات و تجهیزات دارای رزوه
• استفاده در لوله کشی آب سرد و گرم ساختمان
• نصب شیرآلات بهداشتی
• اجرای انشعاب برای تجهیزات ساختمانی
• استفاده در تاسیسات مکانیکی
• مناسب برای سیستم های لوله کشی توکار و روکار

مزایای سه راهی توپیچ پرسی mm16 به 1/2 اینچ

• ساخته شده از آلیاژ برنج
• دارای دو اتصال پرسی 16 میلی متر
• دارای انشعاب رزوه داخلی 1/2 اینچ
• مناسب برای لوله های چند لایه
• نصب سریع و آسان با دستگاه پرس
• دارای واشر آب بندی از جنس EPDM
• مقاومت مناسب در برابر خوردگی و فرسایش
• مناسب برای آب سرد و گرم
• قابلیت ایجاد انشعاب رزوه ای در مسیر لوله کشی
• اتصال مطمئن و آب بند در صورت نصب صحیح
• مناسب برای تاسیسات مکانیکی و لوله کشی ساختمانی
• مناسب برای نصب شیرآلات و تجهیزات دارای رزوه 1/2 اینچ

ساختار و اجزای سراهی توپیچ پرسی newpipe

• بدنه برنجی
• اورینگ آب بندی
• حلقه استیل

نحوه نصب سه راه توپیچ پرسی نیو پایپ 16 میلی متر

نصب این محصول با استفاده از دستگاه پرس مخصوص اتصالات پرسی انجام می شود. برای اجرای صحیح اتصال، ابتدا لوله پنج لایه 16 میلی متر با قیچی مخصوص به اندازه مورد نیاز برش داده می شود. پس از برش، سطح مقطع لوله باید با استفاده از کالیبراتور مناسب آماده شود تا شکل استاندارد خود را به دست آورد. سپس لوله تا محل مشخص شده روی اتصال قرار گرفته و با استفاده از فک مناسب دستگاه پرس، حلقه استیل روی لوله پرس می شود. قسمت رزوه داخلی 1/2 اینچ نیز برای اتصال به قطعات رزوه دار مورد استفاده قرار می گیرد. برای آب بندی قسمت رزوه ای باید از روش و تجهیزات مناسب مطابق دستورالعمل نصب استفاده شود.

نکات مهم هنگام نصب سراهی صفحه دار توپیچ پرسی

• از قیچی مخصوص برای برش لوله پنج لایه استفاده کنید.
• پس از برش، لوله را با کالیبراتور مناسب سایز آن آماده کنید.
• از دستگاه پرس و فک متناسب با اتصال استفاده کنید.
• از قرار گرفتن صحیح لوله داخل اتصال پیش از پرس مطمئن شوید.
• قبل از نصب، وضعیت اورینگ های آب بندی را بررسی کنید.
• فرآیند پرس را مطابق دستورالعمل فنی محصول انجام دهید.
• برای اتصال رزوه ای 1/2 اینچ از روش آب بندی مناسب استفاده کنید.
• از وارد کردن فشار یا ضربه غیرضروری به اتصال هنگام نصب خودداری کنید.

قیمت سه راهی صفحه دار توپیچ پرسی نیوپایپ 16 میلیمتر

برای خرید این اتصال، هنگام انتخاب محصول به سایز 16 میلی متر در دو طرف پرسی و رزوه داخلی1/2 اینچ در قسمت انشعاب توجه کنید. جهت کسب اطلاعات بیشتر و استعلام قیمت سه راهی صفحه دار توپیچ پرسی نیوپایپ 16 میلیمتر به 1/2 اینچ به وب سایت میراب سازه مراجعه نموده و یا با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول

1. سه راهی توپیچ پرسی نیوپایپ چیست؟

سه راهی توپیچ پرسی نوعی اتصال سه طرفه است که دو طرف آن به صورت پرسی برای اتصال به لوله پنج لایه طراحی شده و قسمت انشعاب آن دارای رزوه داخلی است. در این مدل دو طرف اتصال برای لوله پنج لایه با قطر خارجی 16 میلی متر و قسمت انشعاب برای اتصال رزوه ای 1/2 اینچ در نظر گرفته شده است. این ساختار امکان می دهد از یک مسیر لوله کشی پنج لایه، یک انشعاب رزوه ای برای اتصال به شیرآلات، تجهیزات بهداشتی یا سایر قطعات رزوه دار ایجاد شود.

2. سه راهی توپیچ پرسی نیوپایپ برای چه لوله هایی مناسب است؟

سه راهی توپیچ پرسی نیوپایپ برای اتصال به لوله های چند لایه دارای قطر خارجی 16 میلی متر طراحی شده است. از جمله لوله های سازگار با این اتصال می توان به PEX-AL-PEX، PERT/AL/PERT و PEX اشاره کرد.هنگام خرید باید قطر خارجی لوله با سایز اتصال مطابقت داشته باشد تا فرآیند پرس به شکل صحیح انجام شود.

3. آیا سه راهی توپیچ پرسی نیوپایپ آب بندی مناسبی دارد؟

بله. این اتصال با استفاده از ساختار پرسی و اورینگ آب بندی EPDM طراحی شده است. در صورت استفاده از لوله مناسب، ابزار پرس استاندارد و اجرای صحیح مراحل نصب، اتصال آب بندی مطمئنی ایجاد می کند.

4. آیا نصب سه راهی توپیچ پرسی به ابزار خاصی نیاز دارد؟

بله. برای قسمت های پرسی باید از دستگاه پرس و فک متناسب با سایز 16 میلی متر استفاده شود. همچنین آماده سازی لوله با قیچی مخصوص و کالیبراتور پیش از پرس اهمیت زیادی دارد.

5. تفاوت سه راهی پرسی و سه راهی توپیچ پرسی چیست؟

در سه راهی پرسی هر سه خروجی برای اتصال پرسی به لوله طراحی شده اند، اما در سه راهی توپیچ پرسی یک انشعاب دارای رزوه داخلی است. به همین دلیل، سه راهی توپیچ برای مواقعی مناسب است که در کنار لوله پنج لایه، نیاز به ایجاد یک خروجی رزوه ای برای اتصال شیرآلات یا تجهیزات وجود داشته باشد.
