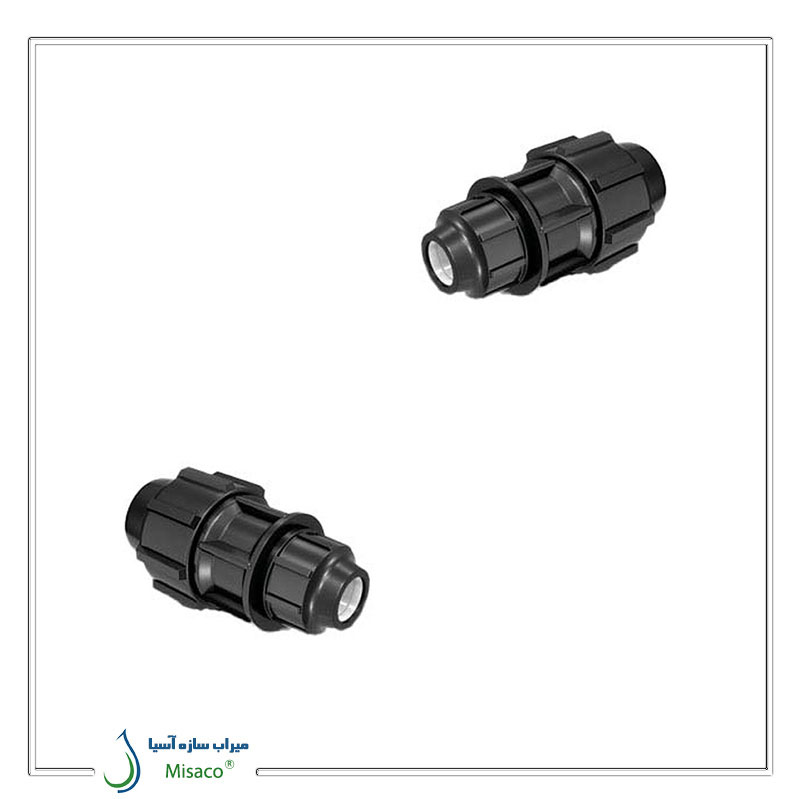

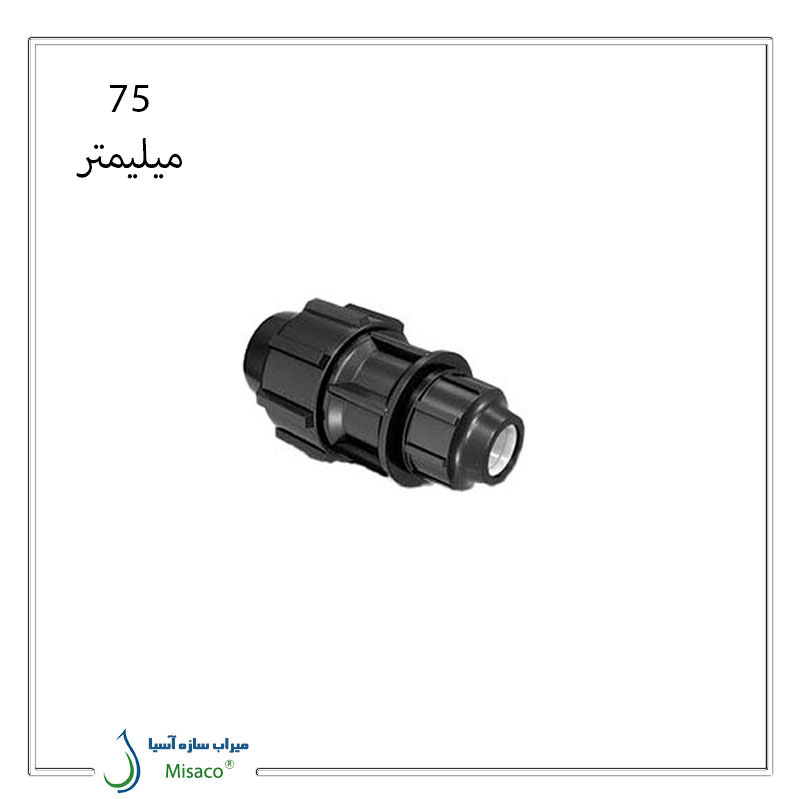

رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

در شبکه های پیچیده انتقال سیالات، نیاز به تغییر قطر خطوط لوله یک امر رایج و ضروری است. برای پاسخ به این نیاز، رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود به عنوان یک قطعه کلیدی و کارآمد طراحی شده است. این اتصال به طور خاص برای ایجاد یک ارتباط امن و بدون نشتی بین یک لوله 75 میلی متری با لوله هایی به قطر 50 یا 63 میلی متر به کار گرفته می شود. باید توجه داشت که رابط های کاهنده به سایزهای 50 و 63 میلی متر، دو محصول مجزا هستند که هر یک برای کاربرد مشخصی تولید می شوند. این قطعات با داشتن دو سر با اندازه های متفاوت، امکان اتصال سریع و مطمئن دو لوله غیر هم سایز را فراهم می کنند.

یکی از برجسته ترین ویژگی های این قطعات، نصب سریع و آسان آن ها است که نیاز به هرگونه جوشکاری یا تجهیزات تخصصی را حذف کرده و سرعت اجرای پروژه ها را به شکل چشمگیری افزایش می دهد. آب بندی کامل این اتصال از طریق یک اورینگ باکیفیت تضمین می شود که با اتصال اجزای مختلف، کاملاً در جای خود محکم شده و از بروز هرگونه نشتی، حتی در سیستم های تحت فشار، جلوگیری می کند. اگرچه بهترین عملکرد این رابط ها بر روی لوله پلی اتیلن مشاهده می شود، اما طراحی منعطف آن اجازه استفاده بر روی سایر انواع لوله مانند لوله های سفید یا چندلایه را نیز فراهم می آورد و تطبیق پذیری بالایی را برای مجریان فراهم می کند.

بدنه این اتصالات از پلی اتیلن باکیفیت و مهندسی شده ساخته می شود که دوام و طول عمر بالایی به آن می بخشد و در برابر خوردگی و ضربه مقاوم است. این ساختار مستحکم، قابلیت تحمل فشارهای کاری تا  10 بار را داراست و آن را برای استفاده در طیف وسیعی از کاربردها، از خطوط اصلی و فرعی در آبیاری اتوماتیک کشاورزی گرفته تا تأسیسات صنعتی و پروژه های انتقال آب، به گزینه ای قابل اعتماد تبدیل می کند. به لطف این ویژگی ها، استفاده از این رابط ها نه تنها کارایی سیستم را بهبود می بخشد، بلکه هزینه های نگهداری را نیز در بلندمدت کاهش می دهد.

مشخصات فنی رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

• فشار کاری نامی : حداکثر فشار قابل تحمل برای این اتصالات معادل 10 بار (PN10) تعریف شده است.
• محدوده دمای کارکرد : عملکرد بهینه در بازه دمایی  0 الی 40 درجه سانتی گراد تضمین می گردد. لازم به ذکر است که بدنه پلی اتیلن در دماهای زیر صفر (در غیاب آب و یخ زدگی) مقاومت ساختاری خود را حفظ می نماید.
• سایزهای تولیدی : این اتصال در دو مدل کاهنده به شرح ذیل عرضه می گردد:

        – رابط تبدیل پلی اتیلن پلی رود 75 در 63 میلیمتر: برای کاهش سایز لوله از 75 میلیمتر به 63 میلی متر و اتصال دو لوله پلی اتیلن غیر هم سایز.

        – رابط تبدیل پلی اتیلن پلی رود 75 در 50 میلیمتر: برای کاهش سایز لوله از 75 میلیمتر به 50 میلی متر و اتصال دو لوله پلی اتیلن غیر هم سایز.

• مواد اولیه:

        – بدنه اصلی: ساخته شده از جنس پلی اتیلن با دوام و مقاوم در برابر خوردگی و اشعه فرابنفش (UV).

        – اورینگ آب بندی: تولید شده از لاستیک طبیعی (NR) جهت حصول اطمینان از آب بندی کامل اتصال.

کاربرد های رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

• تأسیسات صنعتی و انتقال سیالات

در محیط های صنعتی، قابلیت اطمینان و دوام اتصالات نقشی حیاتی در تداوم فرآیندها ایفا می کند. به دلیل مقاومت بالای پلی اتیلن در برابر خوردگی و مواد شیمیایی، این رابط های تبدیلی به گزینه ای ایده آل برای استفاده در خطوط انتقال سیالات در کارخانجات و تأسیسات صنعتی بدل شده اند. در شرایطی که پایداری و مقاومت در برابر فشار تا ۱۰ بار از الزامات اصلی یک خط انتقال باشد، بهره گیری از این اتصالات کاهنده برای انشعاب گیری از یک لوله  75میلی متری به خطوط  63یا  50میلی متری، یک راهکار مهندسی و قابل اتکا محسوب می شود . مزیت عملکردی این ویژگی، کاهش هزینه های تعمیر و نگهداری و جلوگیری از توقف های ناخواسته در خطوط تولید است.

• شبکه های توزیع آب شهری و روستایی

با توجه به قطر  75میلی متری، این اتصالات کاربرد گسترده ای در زیر ساخت های آبرسانی پیدا کرده اند. چنانچه هدف، ایجاد انشعاب های فرعی برای تأمین آب شرب یا مصارف عمومی از یک خط لوله اصلی باشد، قطعات تبدیلی 75 به 63 یا 75 به 50 میلی متر امکان اجرای سریع و ایمن عملیات را فراهم می آورند. مزیت کلیدی در این کاربرد، نصب آسان و بدون نیاز به جوشکاری است که به پیمانکاران اجازه می دهد عملیات انشعاب گیری یا تعمیرات را با سرعت بالا و با کمترین اختلال در شبکه انجام دهند ؛ این امر به ویژه در پروژه های مربوط به زیرساخت های عمومی از اهمیت بالایی برخوردار است.

• خطوط اصلی در سیستم های آبیاری مدرن

در مقیاس وسیع کشاورزی، مدیریت بهینه منابع آب یک اصل اساسی است. در این سیستم ها، از لوله های 75 میلی متری به عنوان خطوط انتقال اصلی یا نیمه اصلی آب استفاده می شود. اگر یک کشاورز قصد داشته باشد تا شبکه آبیاری تحت فشار خود را توسعه دهد یا جریان آب را به بخش های مختلف مزرعه هدایت کند، استفاده از این رابط ها برای کاهش قطر از خطوط اصلی به خطوط فرعی

 63 یا 50  میلی متری، فرآیندی مقرون به صرفه و بسیار کارآمد خواهد بود. این انعطاف پذیری به کاربر نهایی اجازه می دهد تا سیستم آبیاری خود را به سادگی با الگوی کشت یا نیازهای فصلی تطبیق دهد.

ویژگی های رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

• عمر طولانی و دوام بالا : بهره گیری از مواد اولیه مرغوب و مقاوم در برابر مواد شیمیایی و اشعه فرابنفش (UV)، طول عمر مفید قطعه را در شرایط محیطی مختلف تضمین نموده و نیاز به تعویض های مکرر را مرتفع می سازد.
• طراحی هیدرولیکی بهینه : سطوح داخلی کاملاً صاف و طراحی هیدرودینامیکی این رابط ها، منجر به حداقل افت فشار در مسیر جریان گردیده و از تجمع رسوبات و گرفتگی در درازمدت جلوگیری به عمل می آورد.
• نصب و نگهداری آسان : اتصال این قطعات بدون نیاز به جوشکاری یا ابزارآلات تخصصی صورت می پذیرد. همچنین، ماهیت پیچی بودن اتصال، امکان باز و بسته نمودن مکرر جهت بازرسی، تعمیر یا تغییر در مسیر لوله کشی را به سادگی فراهم می کند.
• ساختار مهندسی دقیق : استفاده از تکنیک تزریق دقیق در فرآیند تولید، ضخامت دیواره ای یکنواخت و ساختاری مستحکم را به ارمغان آورده است که مقاومت مکانیکی بالایی در برابر فشار و ضربات احتمالی ایجاد می نماید.
• آب بندی قابل اطمینان : تعبیه یک اورینگ تخصصی از جنس لاستیک طبیعی (NR) در جایگاه مهندسی شده خود، آب بندی کامل و مطمئنی را در نقطه اتصال لوله با بدنه فراهم می آورد و از هرگونه نشتی جلوگیری می کند.

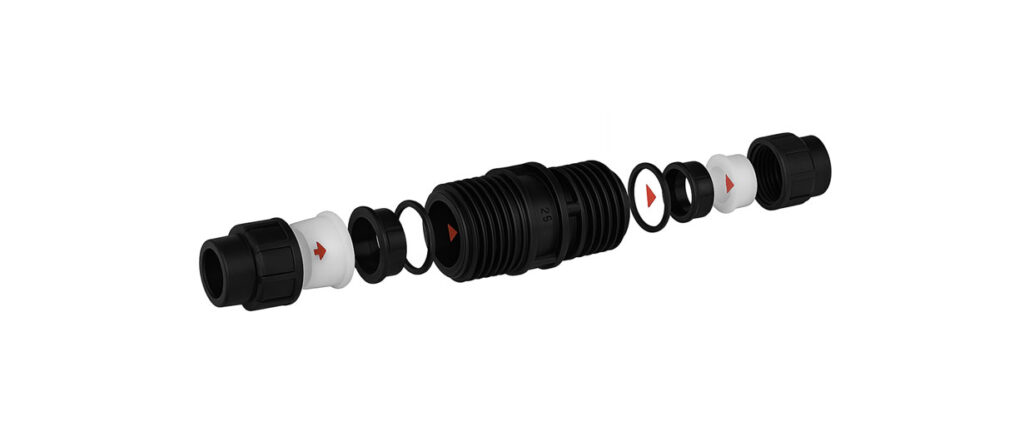

اجزا و قطعات رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

برای درک بهتر نحوه عملکرد این اتصال، بیایید نگاهی دقیق تر به اجزای داخلی آن و مکانیزم هماهنگ آن ها بیندازیم. هر قطعه با هدف خاصی طراحی شده تا در نهایت یک اتصال مستحکم و کاملاً آب بند را برای لوله های 75  میلی متری و انشعاب های 50 یا 63 میلی متری آن شکل دهد:

1. اسپیلیت رینگ (Split Ring) :

این حلقه دندانه دار که از پلی استال، یک ترموپلاستیک بسیار سخت و مقاوم در برابر خزش، ساخته شده، نقش نگهدارنده اصلی لوله را ایفا می کند. وظیفه مکانیکی آن جلوگیری از هرگونه لغزش یا خروج لوله از درون اتصال، به ویژه تحت فشارهای دینامیکی و ضربات قوچ است. هنگامی که سرپیچ سفت می شود، این قطعه به جلو رانده شده و دندانه های تیز آن به صورت کاملاً ایمن در سطح خارجی لوله پلی اتیلن فرو می روند تا پایداری اتصال را تضمین کنند.

2. بوشینگ (Bushing) :

این قطعه که از جنس پلی پروپیلن ساخته شده، به عنوان یک واسطه فشار عمل می کند و بین اسپلیت رینگ و اورینگ قرار می گیرد. با سفت شدن اتصال، نیروی اعمال شده از اسپلیت رینگ توسط بوشینگ به طور یکنواخت به اورینگ منتقل می شود. این توزیع یکنواخت فشار، برای عملکرد صحیح اورینگ و جلوگیری از آسیب دیدن آن ضروری است و به استحکام کلی اتصال کمک شایانی می کند.

3. اورینگ (O-ring) :

این واشر آب بندی که از ترکیب لاستیک طبیعی (N.R) و رابر (S.B.R) تولید شده، قلب سیستم آب بندی اتصال است. خاصیت الاستیسیته بالای این ترکیب، به اورینگ اجازه می دهد تا تحت فشاری که از سمت بوشینگ به آن وارد می شود، تغییر شکل داده و تمامی فضاهای خالی میکروسکوپی بین لوله و بدنه اتصال را پر کند. این مکانیزم، یک آب بندی کامل و مؤثر را حتی در فشارهای بالا تضمین کرده و از هرگونه نشتی جلوگیری به عمل می آورد.

4. بدنه و سرپیچ (Body) :

این دو بخش اصلی که ساختار خارجی اتصال را تشکیل می دهند، از پلی پروپیلن کوپلیمر ساخته شده اند. این ماده به دلیل مقاومت شیمیایی و مکانیکی برجسته، سختی و دوام بالایی در برابر مواد شیمیایی، ضربه و اشعه فرابنفش خورشید از خود نشان می دهد و از تمام اجزای داخلی محافظت می کند. در واقع، این قطعات نیروی لازم برای به کار انداختن مکانیزم قفل شونده و آب بندی را فراهم می کنند.

مزایای رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

سناریوی کاربردی : فرض کنید یک مهندس طراح، مسئولیت اجرای شبکه انتقال آب اصلی در یک پروژه کشاورزی بزرگ را بر عهده دارد. در این پروژه، یک خط لوله اصلی به قطر 75 میلی متر باید به انشعاب های فرعی با سایزهای 63 و50  میلی متر برای آبیاری زون های مختلف تقسیم شود. در چنین شرایطی، ارزیابی دقیق مزایا و معایب این اتصالات تبدیلی برای تضمین پایداری و کارایی کل سیستم ضروری است.

در تحلیل سناریوی فوق، مزایای کلیدی زیر برای این نوع اتصال قابل شناسایی است:

1. سهولت نصب : با توجه به اینکه در پروژه های میدانی وسیع، دسترسی به برق برای استفاده از دستگاه های جوشکاری همواره ممکن نیست، ماهیت پیچی بودن این اتصالات به تیم اجرایی اجازه می دهد تا اتصالات را با سرعت بالا و تنها با استفاده از ابزارهای دستی نصب کنند. این امر به شکل قابل توجهی زمان اجرای پروژه را کاهش می دهد.
2. آب بندی کامل : در یک شبکه انتقال آب کشاورزی، جلوگیری از هدررفت آب و حفظ فشار سیستم از اهمیت بالایی برخوردار است. ساختار مهندسی این رابط ها به همراه اورینگ های باکیفیت، آب بندی مؤثری را تضمین می کند که این امر به معنای کاهش هزینه های مربوط به پمپاژ و افزایش راندمان کلی شبکه است.
3. سازگاری بالا : ممکن است در بخش هایی از شبکه موجود، از لوله هایی با جنس متفاوت (مانند لوله های سفید یا چندلایه) استفاده شده باشد. این رابط ها قابلیت اتصال به انواع مختلف لوله با قطر خارجی استاندارد را دارا هستند که این انعطاف پذیری، آن را به یک راه حل چندمنظوره برای توسعه یا تعمیرات سیستم تبدیل می کند.
4. طول عمر مفید : سرمایه گذاری در زیرساخت های کشاورزی نیازمند اطمینان از دوام و پایداری اجزای سیستم است. به کارگیری مواد اولیه درجه یک در تولید این اتصالات، عمر مفید آن ها را افزایش داده و از هزینه های آتی مربوط به حفاری، تعمیر و تعویض قطعات جلوگیری می کند.
5. مقاومت فیزیکی : در محیط های کارگاهی و کشاورزی، احتمال برخورد یا وارد آمدن ضربه های ناخواسته به خطوط لوله وجود دارد. طراحی مستحکم این قطعات، مقاومت بالایی در برابر فشار و ضربه ایجاد کرده و ریسک شکستگی یا آسیب دیدگی در شرایط دشوار را به حداقل می رساند.

معایب رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

با این وجود، برای اطمینان از عملکرد بهینه سیستم در بلندمدت، محدودیت های زیر نیز باید در فاز طراحی و اجرا مد نظر قرار گیرند :

1. محدودیت در نوع سیال : این اتصالات برای انتقال آب و سیالات غیرخورنده طراحی شده اند. اگر در سناریوی پروژه کشاورزی، نیاز به انتقال سموم یا کودهای شیمیایی با غلظت بالا و خاصیت خورندگی وجود داشته باشد، ابتدا باید سازگاری شیمیایی این مواد با پلی اتیلن به دقت بررسی شود تا از تخریب ساختاری اتصال جلوگیری گردد.
2. نیاز به دقت در نصب : اگرچه نصب این قطعات آسان است، اما عدم رعایت اصول اولیه مانند تمیزکاری انتهای لوله یا جاگذاری صحیح اورینگ می تواند منجر به بروز نشتی های کوچک شود. در یک خط لوله اصلی 75 میلی متری، یک نشتی جزئی در طول زمان می تواند باعث هدررفت حجم قابل توجهی از آب و فرسایش خاک در اطراف اتصال گردد.
3. محدودیت دمایی : در مناطق جغرافیایی با زمستان های بسیار سرد یا تابستان های بسیار گرم، عملکرد این اتصالات ممکن است با محدودیت مواجه شود. یخ زدگی آب درون اتصال می تواند به آن آسیب فیزیکی وارد کند و دماهای بسیار بالا نیز ممکن است خواص مکانیکی آن را تحت تأثیر قرار دهد؛ بنابراین در نظر گرفتن این شرایط اقلیمی در طراحی ضروری است.

روش نصب و نگهداری رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

برای حصول اطمینان از عملکرد بی نقص و طولانی مدت یک اتصال در یک خط لوله تحت فشار، مانند خط اصلی 75 میلی متری در یک شبکه آبیاری، اجرای صحیح مراحل نصب از اهمیت حیاتی برخوردار است. اولین و کلیدی ترین مرحله، آماده سازی انتهای لوله است؛ مقطع لوله باید به صورت کاملاً عمود و صاف، عاری از هرگونه پلیسه یا لبه تیز، برش داده شود. وجود هرگونه ناهمواری در این مرحله می تواند به اورینگ آب بندی آسیب رسانده و منجر به نشتی های کوچک اما دائمی شود که در بلندمدت باعث هدررفت قابل توجه آب و فرسایش خاک می گردد. پس از برش، تمیز کردن دقیق سطح خارجی لوله و داخل قطعات اتصال از هرگونه آلودگی، گرد و غبار یا چربی ضروری است. سپس، اجزای رابط تبدیلی، شامل سرپیچ، اسپلیت رینگ، بوشینگ و اورینگ، به ترتیب روی لوله قرار داده می شوند. در ادامه، لوله به داخل بدنه اتصال تا انتها رانده شده و سرپیچ با دست تا جای ممکن محکم می شود. پس از آن، برای دستیابی به آب بندی نهایی، سرپیچ با استفاده از آچار مخصوص یا دو آچار لوله کشی به صورت کامل سفت می گردد. باید دقت شود که اورینگ در جایگاه صحیح خود قرار گرفته باشد تا آب بندی به طور کامل انجام پذیرد. پس از تکمیل فرآیند نصب، انجام آزمون فشار یک مرحله غیرقابل حذف است؛ سیستم باید تحت فشار کاری قرار گرفته و تمام اتصالات برای شناسایی هرگونه نشتی احتمالی به دقت بازبینی شوند. نادیده گرفتن این مرحله می تواند منجر به بروز مشکلات جدی و پرهزینه پس از بهره برداری کامل از سیستم شود. جهت نگهداری، بازرسی های دوره ای از اتصالات پیچی برای اطمینان از عدم وجود هرگونه آسیب دیدگی یا شل شدگی توصیه می گردد. در صورت مشاهده هرگونه نشتی، اقدام فوری برای تعمیر یا تعویض قطعه، دوام و پایداری کل شبکه را تضمین خواهد کرد.

قیمت رابط تبدیل پیچی پلی اتیلن 75 میلیمتر پلی رود

برای تصمیم گیری آگاهانه در هنگام خرید، درک عوامل مؤثر بر قیمت گذاری به شما کمک می کند تا انتخابی هوشمندانه داشته باشید. هزینه نهایی برای اتصالات کاهنده از لوله  75به50  میلی متر و همچنین قطعه تبدیلی  75به 63 میلی متر، تحت تأثیر چند معیار کلیدی تعیین می شود.

کیفیت مواد اولیه و اعتبار برند سازنده از اصلی ترین این معیارهاست. محصولاتی نظیر تولیدات پلی رود که از پلی اتیلن مرغوب و طبق استانداردهای پیشرفته ساخته شده اند، دوام بالایی در برابر فشار و عوامل محیطی دارند. این ماندگاری بالا در بلندمدت به کاهش هزینه های ناشی از تعمیر یا تعویض منجر شده و یک سرمایه گذاری اقتصادی محسوب می شود.

علاوه بر این، حجم خرید شما نیز می تواند بر قیمت تمام شده تأثیرگذار باشد. معمولاً برای پروژه های بزرگ تر، تهیه این قطعات به صورت عمده با تخفیف های ویژه همراه است که به مدیریت بهینه بودجه کمک می کند.

برای مقایسه دقیق و دسترسی به لیست قیمت های به روز، توصیه می شود به وب سایت میراب سازه مراجعه کنید. در آنجا می توانید مشخصات فنی هر دو مدل رابط تبدیلی را بررسی کرده و بهترین گزینه را متناسب با نیاز پروژه خود انتخاب نمایید.

سوالات متداول رابط تبدیل پیچی پلی رود

در این بخش به پرسش های رایج شما پاسخ می دهیم تا با اطمینان کامل، بهترین انتخاب را برای پروژه خود داشته باشید.

1. چرا استفاده از این رابط تبدیلی از نظر اقتصادی یک انتخاب هوشمندانه است؟

ارزش خرید این اتصالات در کاهش هزینه های کلی پروژه نهفته است. برخلاف روش های جوشکاری که نیازمند تجهیزات گران قیمت و نیروی کار متخصص هستند، نصب این قطعات بسیار سریع و بدون نیاز به ابزار پیچیده انجام می شود. این سرعت در نصب، هزینه های اجرایی را به شکل چشمگیری کاهش می دهد. علاوه بر این، دوام بالا و مقاومت در برابر شرایط محیطی به معنای طول عمر بیشتر و نیاز کمتر به تعمیر و نگهداری است که در بلندمدت صرفه جویی قابل توجهی را به همراه دارد.

2. کاربرد اصلی این اتصالات کاهنده چیست؟

این قطعات برای بهینه سازی و ایجاد انشعاب در سیستم های لوله کشی طراحی شده اند و به شما امکان می دهند یک لوله پلی اتیلن سایز 75 میلی متر را به لوله هایی با قطر  63 یا 50  میلی متر متصل کنید. استفاده از این اتصالات در شبکه های آبیاری کشاورزی و خطوط انتقال آب صنعتی بسیار رایج است. این قطعات به طراحان و مجریان این انعطاف پذیری را می دهند که شبکه را به سادگی گسترش داده یا در آینده تغییر دهند و جریان آب را متناسب با نیاز هر بخش مدیریت کنند.

3. تعداد این اتصالات در هر کارتن بسته بندی چند عدد است؟

بسته بندی این محصولات متناسب با نیاز پروژه ها و به صورت بهینه طراحی شده است. تعداد در هر کارتن برای رابط تبدیلی 75 به 50 میلی متر، 12 عدد و برای مدل 75 به 63 میلی متر، 9 عدد می باشد.

4. آیا این رابط های تبدیلی فقط برای لوله های پلی اتیلن مناسب هستند؟

اگرچه این اتصالات برای دستیابی به بهترین عملکرد و آب بندی کامل بر روی لوله های پلی اتیلن مهندسی شده اند ، اما طراحی تطبیق پذیر آن ها اجازه می دهد که روی انواع دیگر لوله با قطر خارجی استاندارد  75 میلی متر نیز نصب شوند. به عنوان مثال، می توان از آن ها برای اتصال لوله های سفید (پلی پروپیلن) یا لوله های چندلایه نیز با اطمینان استفاده کرد که این ویژگی، قابلیت کاربرد آن ها را در پروژه های مختلف افزایش می دهد.

5. برای نصب این رابط ها به چه ابزارهایی نیاز است؟

یکی از بزرگ ترین مزایای این اتصالات، نصب آسان و بدون نیاز به تجهیزات تخصصی است. در اکثر موارد، سفت کردن قطعات با دست امکان پذیر است، اما برای اطمینان از آب بندی کامل و محکم کاری نهایی، استفاده از یک آچار پلی اتیلن یا دو آچار لوله کشی استاندارد (مانند آچار شلاقی) که در خلاف جهت یکدیگر حرکت داده می شوند، توصیه می گردد.

6. آیا می توان از این رابط ها برای انتقال سیالات شیمیایی استفاده کرد؟

این اتصالات در وهله اول برای سیستم های انتقال آب طراحی و تولید شده اند. با وجود اینکه پلی اتیلن به کار رفته در آن ها مقاومت خوبی در برابر طیف وسیعی از مواد شیمیایی دارد، برای انتقال سیالات خورنده یا مواد شیمیایی خاص، ضروری است که سازگاری کامل آن ماده با اتصالات پلی اتیلن بررسی شود. برای اطمینان از ایمنی و عملکرد صحیح سیستم، مشورت با کارشناسان فنی در این زمینه قویاً توصیه می شود.
